Winkelgelenk mit Gewindezapfen DIN 71 802 – Form CS

Kugelpfanne
Stahl mit einer Mindestzugfestigkeit
von Rm 500 N/mm²

Kugelzapfen
Stahl mit einer Mindestzugfestigkeit
von Rm 600 N/mm², Kugel gehärtet

Beides auch aus rostfreiem Edelstahl
1.4305 und 1.4571

Die Winkelgelenke sind in folgenden Sonderausführungen lieferbar:

  • Linksgewinde in der Kugelpfanne (LH)
  • leichtgängige Ausführung (L)
  • Kugelpfanne gehärtet
  • verzinkt
  • weitere Sonderausführungen auf Anfrage

winkelgelenk-cs-technik

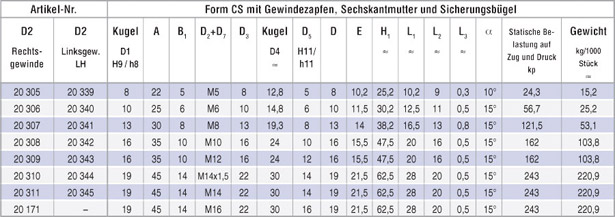

tabelle_winkelgelenk_cs_01
