Wellengelenk DIN 808-W, einfach, Blockbauweise (kurze Bauform)

Wälzgelagerte BÜCO Präzisions-Wellengelenke mit Nadellager in Blockbauweise sind aus hochwertigem Stahl (C45Pb) als Qualitätserzeugnis gefertigt. Sie sind nahezu spielfrei und wartungsfrei und werden deshalb bevorzugt an schwer zugänglichen Stellen im Maschinenbau eingesetzt.

BÜCO Präzisions-Wellengelenke mit Nadellager in Blockbauweise können Querkräfte besser aufnehmen. Der Würfel (Block) überträgt die Kraft auf die Gabel und somit ist ein radiales verschieben der Gelenkhälften zueinander nicht möglich.

Diese Bauart ist auch in Edelstahl 1.4305 / 1.4404 / 1.4571 lieferbar, mit Nadelbüchsen aus Stahl.

Die kurze Bauform hat standardmäßig eine kleinere Bohrung (entspricht der nächst kleineren Baugröße).

Wellengelenke DIN 808 sind auch unter dem Begriff Kugelgelenke und Kreuzgelenke bekannt.

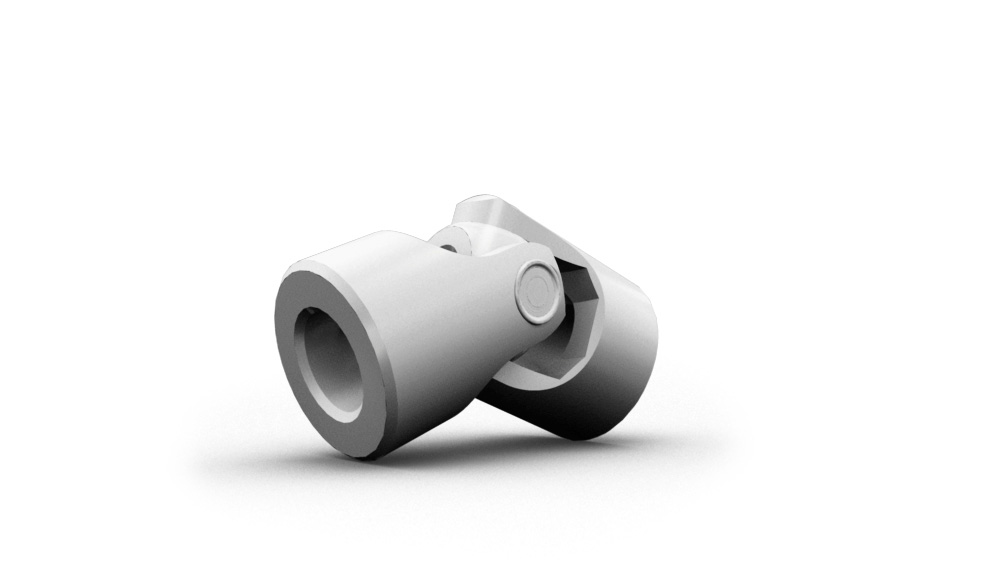

wellengelenk-einfach-kurz-blockbauweise-technik

tabelle_wellengelenk_808w_e_kbmax. Drehzahl 5000 U/min



wellengelenk_808g_skizze1Regelausführung rund (Form E)
wellengelenk_808g_skizze2Sonderausführung rund (Form EB)
wellengelenk_808g_skizze3Vierkant (V) Paßfedernut (N)

Material: Stahl C45PbK

Die Wellengelenke sind in folgenden rostfreien Materialgüten lieferbar:
Edelstahl 1.4305, 1.4404 und 1.4571.
Überprüfung anderer Materialgüten auf Anfrage möglich.
